A tömlőgyártás birodalmában a tömlő extrudálási vonal kiegészítő rendszerének kezelőpanelje idegközpontként áll, és a folyamatok szimfóniáját hangolja meg a magas minőségű tömlők hatékony és pontos előállításának biztosítása érdekében. Mint a tömlő extrudálási vonal kiegészítői megbízható szállítója, izgatott vagyok, hogy belemerülhetek ezen létfontosságú vezérlőpanelek belső működésébe.
A kezelőpanel alapfunkciója
A legfontosabb szinten a kezelőpanel felelős a tömlő extrudálási vonalának összes összetevőjének megfigyeléséért és szabályozásáért. Ide tartozik az extruder, amely megolvasztja és formálja a nyers műanyag anyagot a kívánt tömlő formájába; A Haul - OFF gép, amely következetes sebességgel húzza az újonnan kialakult tömlőt a gyártósor mentén; és a vágó, amely a tömlőt a megfelelő hosszúságba szeleteli.
A kezelőpanel hardver és szoftver kombinációját használja ezen funkciók eléréséhez. A hardver általában egy központi feldolgozó egységből (CPU), bemeneti/kimeneti (I/O) modulokból és egy emberi - gép interfészből (HMI) áll. A CPU a kezelőpanel agyaként szolgál, az összes adatot feldolgozza és végrehajtja a vezérlő algoritmusokat. Az I/O modulok kommunikációs csatornákként működnek a CPU és az extrudálási vonal különféle alkotóelemei között. Jeleket kapnak a gépeken lévő érzékelőktől, például hőmérséklet -érzékelőket, nyomásérzékelőket és sebességérzékelőket, és visszaküldnek a vezérlőjeleket a működtetőkhöz, például a motorokhoz és a szelepekhez.
A HMI az a felület, amelyen keresztül az operátor kölcsönhatásba lép a kezelőpanelrel. Általában olyan érintőképernyős kijelző formájában történik, amely valós időbeli információkat szolgáltat az extrudálási vonal állapotáról, például a hőmérséklet, a nyomás, a sebesség és a termelési térfogatról. A kezelő a HMI -t is használhatja a működési paraméterek beállításához, a gépek indításához és leállításához, valamint a felmerülő problémák elhárításához.
Hogyan kezeli a kezelőpanel az extrudert
Az extruder a tömlő extrudálási vonalának szíve, és a kezelőpanel döntő szerepet játszik működésében. A kezelőpanel egyik legfontosabb funkciója az extruder hordó hőmérsékletének szabályozása. Különböző típusú műanyag anyagok eltérő olvadási hőmérsékletet igényelnek, és a megfelelő hőmérséklet fenntartása elengedhetetlen az extrudált tömlő minőségének biztosításához.
A vezérlőpanel az extruder hordó mentén telepített hőmérsékleti érzékelőket használja a hőmérséklet megfigyeléséhez. Ha a hőmérséklet eltér az alappontból, a vezérlőpanel jelet küld a fűtési vagy hűtési elemeknek, hogy a hőmérsékletet ennek megfelelően beállítsák. Például, ha a hőmérséklet túl alacsony, a vezérlőpanel aktiválja a fűtőberendezéseket a hőmérséklet növelése érdekében. Ezzel szemben, ha a hőmérséklet túl magas, akkor bekapcsolja a hűtőventilátorokat vagy a víz -hűtőrendszert, hogy leereszti a hőmérsékletet.
Az extruder -vezérlés másik fontos szempontja a csavarsebesség szabályozása. Az extruder csavarja felelős a műanyag anyag szállításáért, olvadásáért és keveréséért. A kezelőpanel beállítja a csavarsebességet a kívánt termelési sebesség és a műanyag anyag jellemzői alapján. A csavarsebesség szabályozásával a vezérlőpanel biztosítja az olvadt műanyag állandó áramlását a szerszámon, ami elengedhetetlen a tömlők előállításához, amelyek egyenletes falvastagságú és átmérőjűek.

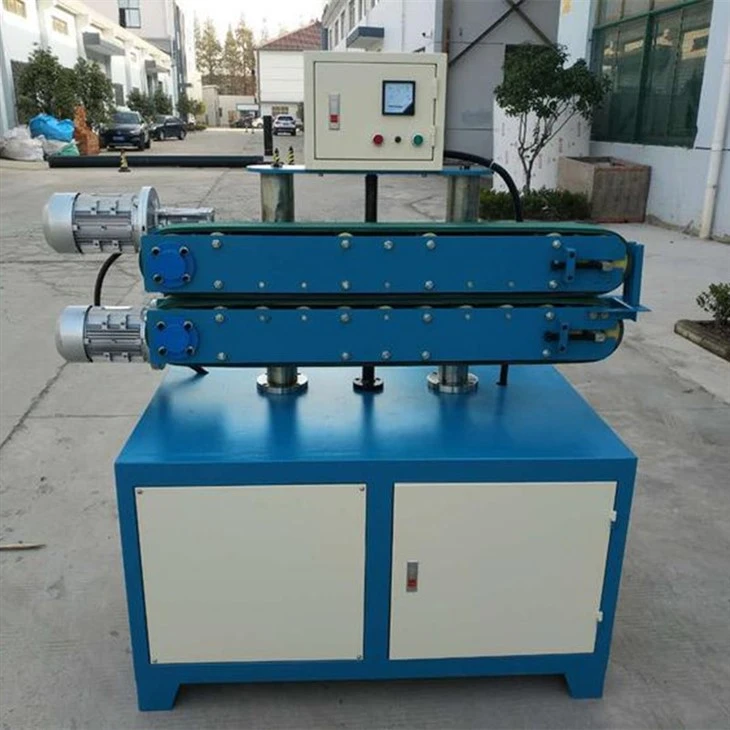

A szállítmány vezérlése - OFF gép
A Haul - OFF gép felelős az újonnan extrudált tömlő állandó sebességgel húzásáért. Ez elengedhetetlen a tömlő helyes dimenzióinak fenntartásához. Ha a távolsági sebesség túl gyors, akkor a tömlő kinyúlik, ami vékonyabb falvastagságot és kisebb átmérőjű. Másrészt, ha a távolsági sebesség túl lassú, a tömlő felhalmozódik, vastagabb falvastagsághoz és nagyobb átmérőjéhez vezet.
A kezelőpanel sebességérzékelőt használ a vontatáson - az OFF gépen a tényleges sebesség figyelésére. Összehasonlítja a tényleges sebességet az alapérték sebességével, és ennek megfelelően beállítja a szállás - OFF gép motoros sebességét. Ez a visszacsatolás -ellenőrzési mechanizmus biztosítja, hogy a szállítási sebesség stabil és következetes maradjon a gyártási folyamat során.
Ha további információt szeretne a megbízható szállításról - a gépen kívül, látogasson el aKettős motoros PVC tömlőszállítás - OFF gépoldal.
A tömlővágó kezelése
A tömlővágó az extrudálási vonal végső alkotóeleme, és felelős a tömlőnek a kívánt hosszúságba történő vágásáért. A kezelőpanel létfontosságú szerepet játszik a vágási folyamat koordinálásában. Hosszérzékelőt használ a tömlő hosszának megmérésére, amikor áthalad a vágón. Amint a tömlő eléri az előre beállított hosszát, a vezérlőpanel jelet küld a vágónak a vágó mechanizmus aktiválásához.
Különböző típusú vágási mechanizmusok léteznek, például gilillotinvágók és forgóvágók. A kezelőpanelt úgy tervezték, hogy az extrudálási vonalba telepített vágófajtával működjön. Biztosítja, hogy a vágás pontos és tiszta legyen, anélkül, hogy a tömlő károsodását okozná. Ha egy magas színvonalú tömlővágó érdekli, nézd meg a miPVC tömlővágóoldal.
Integráció és kommunikáció
Egy modern tömlő extrudálási vonalban a kezelőpanel gyakran egy nagyobb automatizálási rendszer részét képezi. Kommunikálhat más eszközökkel és rendszerekkel, például a felügyeleti vezérlés és az adatgyűjtő (SCADA) rendszer vagy a gyártási végrehajtási rendszer (MES). Ez az integráció lehetővé teszi a teljes termelési folyamat központosított megfigyelését és ellenőrzését.
A kezelőpanel ipari kommunikációs protokollokat használ, mint például a Modbus, a Profibus vagy az Ethernet/IP, az adatok cseréjéhez más eszközökkel. Például elküldheti a termelési adatokat, például a termelési mennyiséget, az elutasító rátát és az energiafogyasztást a SCADA rendszernek az elemzéshez és a jelentéstételhez. Parancsokat is kaphat a MES rendszerből, például a gyártási ütemtervekből és a receptváltozásokból.
Hibaelhárítás és karbantartás
A kezelőpanel fontos szerepet játszik a hibaelhárításban és a karbantartásban is. Épített - diagnosztikai funkciókban, amelyek képesek észlelni az extrudálási vonal hibáit. Hiba bekövetkezésekor a kezelőpanel hibaüzenetet jelenít meg a HMI -n, jelezve a probléma helyét és jellegét. Ez segít a kezelőnek a probléma gyors azonosításában és megoldásában, minimalizálva az állásidőt.
Ezenkívül a kezelőpanel rögzítheti az extrudálási vonal működéséről szóló történelmi adatokat, például a hőmérsékletet, a nyomást és a sebességet. Ezek az adatok felhasználhatók a megelőző karbantartáshoz. A történelmi adatok elemzésével a karbantartási technikusok azonosíthatják a tendenciákat és a lehetséges problémákat, mielőtt azok előfordulnak, lehetővé téve az alkatrészek időben történő karbantartását és cseréjét.
Következtetés
Összegezve, a tömlő extrudálási vonal kiegészítő rendszerének kezelőpanelje egy összetett és kifinomult berendezés, amely nélkülözhetetlen a tömlők hatékony és pontos előállításához. Kezeli és koordinálja az extrudálási vonal összes összetevőjét, az extrudertől a vágóig, biztosítva, hogy a termelési folyamat zavartalanul működjön, és a tömlők megfeleljenek a szükséges minőségi előírásoknak.
A tömlő extrudálási vonal kiegészítőinek vezető szállítójaként a magas színvonalú ellenőrző panelek széles skáláját kínáljuk, amelyek célja az ügyfelek változatos igényeinek kielégítése. Vezérlőpultjaink a legújabb technológiával és funkciókkal vannak felszerelve, megbízható teljesítményt és egyszerű működést biztosítva.
Ha egy új tömlő extrudálási vonalon vagy a meglévő berendezések frissítésére törekszik, felkérjük Önt, hogy vegye fel velünk a kapcsolatot egy részletes megbeszélésre. Szakértői csoportunk készen áll arra, hogy segítsen Önnek a megfelelő kezelőpanel és egyéb kiegészítők kiválasztásában az Ön konkrét igényeihez. Akár szüksége van aPVC cső extruder, Haul - Off Machine, vagy egy vágó, megvan a szükséges megoldások.
Referenciák
- Allan A. Griff.
- "Ipari automatizálás: Gyakorlati megközelítés", Andrew C. Simpson.
